XCMG XE490DK Parts Catalog PDF EN ZH

Data Size: 30.08 MB
File Type: PDF
Language: English, Chinese
Manufacturer: XCMG
Applicable Machine: Excavator
Document: Parts Manual
Machine Model: XCMG XE490DK Excavator
Page: 353 Pages

List Contents:

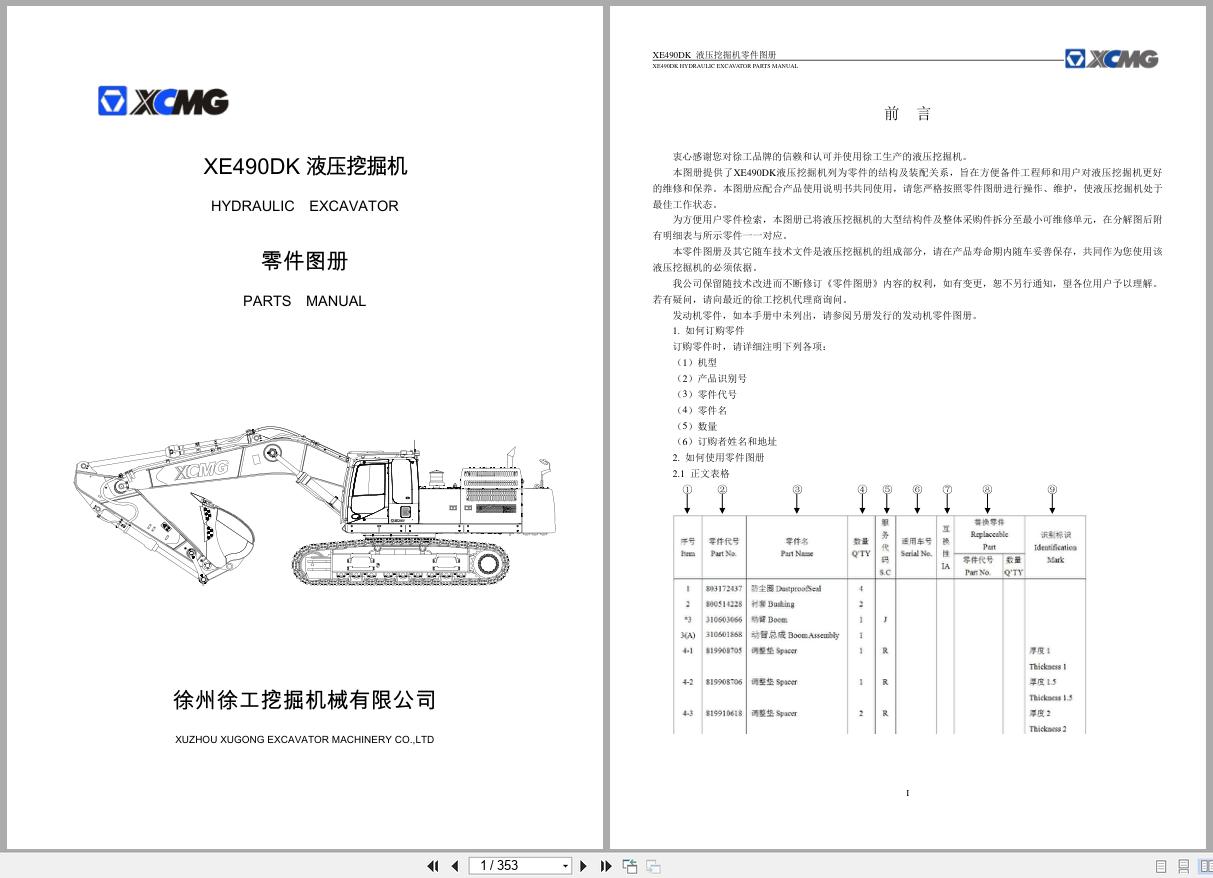

000-XE490DK 封面(1)
001-1010-314004099 转台总成（XE490DK）
314004099回转平台总成 Frame
002-1020-314004226 回转装置（XE490DK）
314004226回转装置Swing Device
003-1021- 800555423 回转支承（XE490DK）
004-1030-314004494 配重（XE490DK）
005-1040-314004286 工具箱（XE490DK）
006-1050-314009944 机棚（XE490DK）
314009944机棚Apparatus Cab
007-1070-314011656 扶手（XE490DK）
008-1100-314006386 驾驶室总成（XE490DK）
009-1110-802140532 驾驶室（XE490DK）
010-1200-314010591 发动机系统（XE490DK）
011-1210-800155602 散热器（XE490DK）
012-1310-314010020 柴油箱（XE490DK）
013-1400-314009995 上车液压管路（XE490DK）
314009995上车液压管路Hydraulic Piping
014-1410-314004725 液压油箱（XE490DK）
314004725液压油箱 Hydraulic Oil Tank
015-1420-803079766 回转马达（XE490DK）
016-1440-803096834 主泵（XE490DK）
017-1460-803088428 主阀（XE490DK）
018-1470-803009799 叶片马达（XE490DK）
020-1490-803417778 风扇阀组（XE490DK）
021-1500-314004605 先导液压管路（XE490DK）
022-1510-803007152 左先导阀（XE490DK）
023-1520-803007151 右先导阀（XE490DK）
024-1530-803072054 脚先导阀（XE490DK）

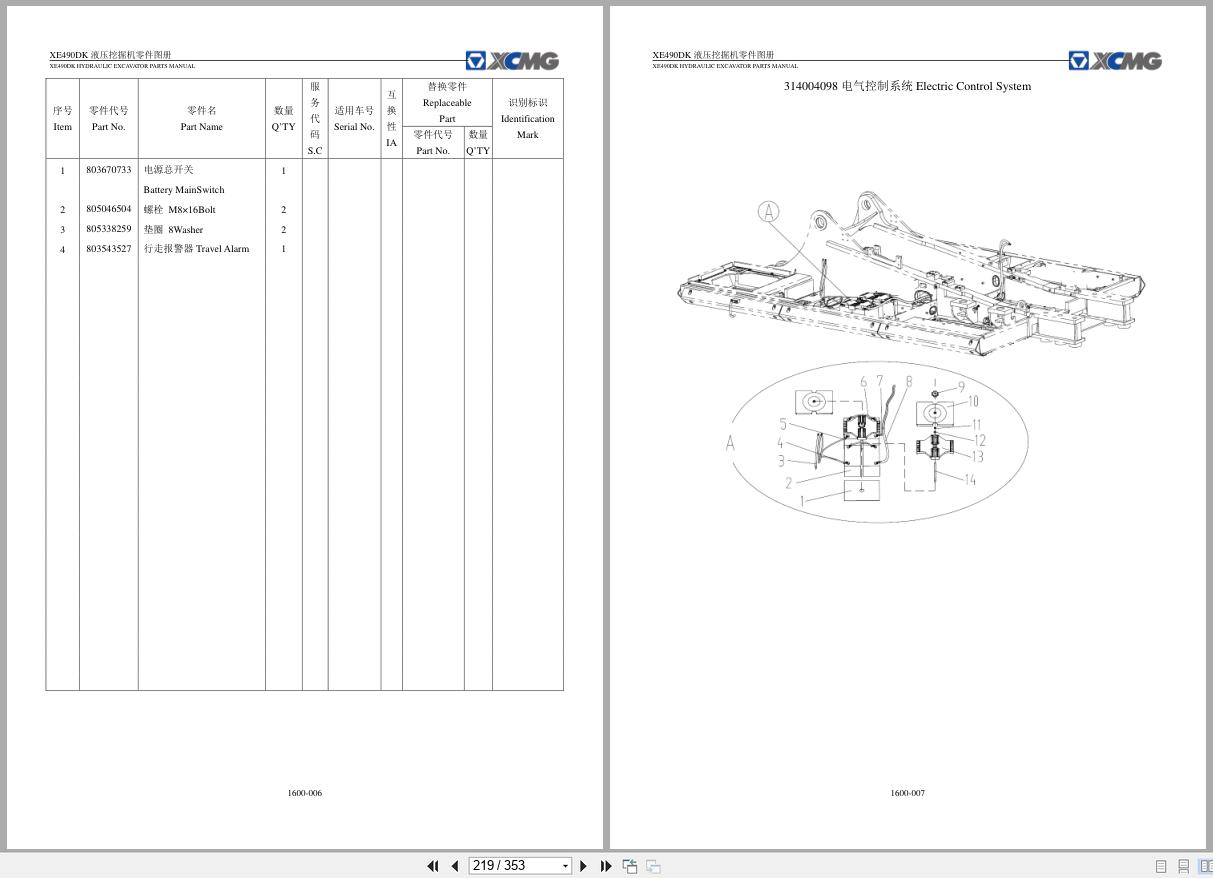

025-1600-314004098 电气控制系统（XE490DK）
026-1610-314004509 空调系统（XE490DK）
314004509空调系统Air Conditioner System
027-2010-314010114 底盘总成（XE490DK）
页码
识别标识
零件代号
序号
028-2020-414102321 履带总成（XE490DK）
029-2030-800305457 涨紧装置（XE490DK）
030-2100-314007095 下车液压管路（XE490DK）
314007095 下车液压管路Base Hydraulic Piping
031-2110-800305453 中心回转体（XE490DK）
032-2121-803007124 行走马达（XE490DK）
034-3010-314009648 工作装置
页码
识别标识
零件代号
序号
035-3090-314006942 集中润滑（XE490DK）
页码
识别标识
零件代号
序号
036-3100-314009647 工作装置布管（XE490DK）
页码
识别标识
零件代号
序号
037-3111-803080193 左动臂油缸（XE490DK）
038-3112-803080192 右动臂油缸（XE490DK）
039-3120-803090599 斗杆油缸（XE490DK）
040-3121-803081200 斗杆油缸（XE490DK）
041-3130-803075664 铲斗油缸（XE490DK）
042-3131-803092505 铲斗油缸（XE490DK）
043-5010-314011605 标识（XE490DK）
044-XE490DK-封底
045-XE490DK修理包及随机备件
