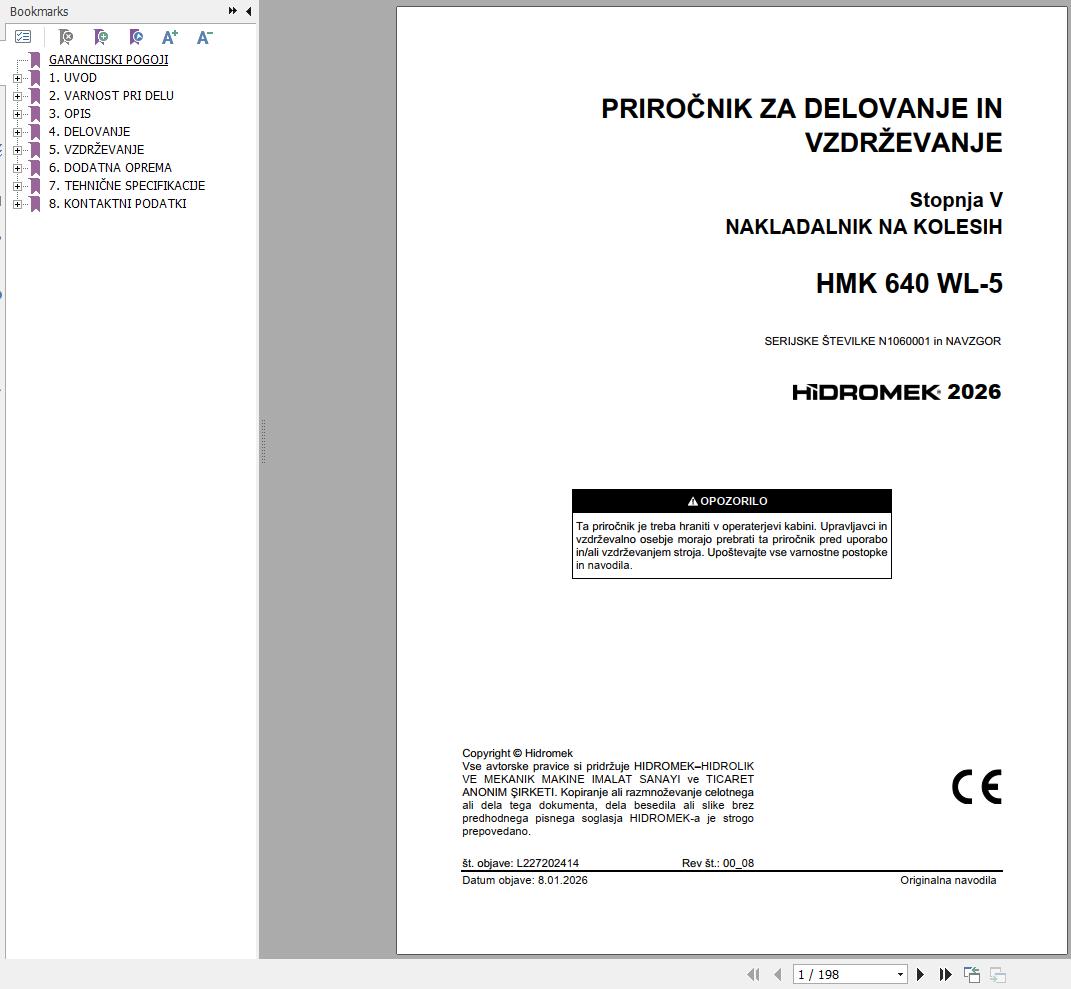

Hidromek HMK640WL-5 Stage5 Operation Manual L227202408 2026 SL

Data Size: 19.29 MB
File Type: PDF
Language: Slovenian
Manufacturer: Hidromek
Applicable Machine: Wheel Loader
Document: Operation and Maintenance Manual
Machine Model: Hidromek HMK640WL-5 Stage5 Wheel Loader
Book Number: L227202408
Publication Date: 2026
Page: 198 Pages

List Contents:

1. UVOD
1.1. SPLOŠNE INFORMACIJE
1.2. CE, OZNAKA UKCA, IZJAVA O SKLADNOSTI IN DIREKTIVA EMC
1.3. PRED ZAČETKOM OBRATOVANJA IN VZDRŽEVANJA
1.4. VOZNIŠKO DOVOLJENJE
1.5. AVTORSKE PRAVICE
1.6. VARNOSTNE INFORMACIJE
1.7. POSTOPEK NAROČANJA REZERVNIH DELOV
1.8. SMERI STROJA SPREDAJ/ZADAJ, LEVO/DESNO
1.9. NAMEN UPORABE STROJA
1.10. VIDLJIVOST Z UPRAVLJAVSKEGA SEDEŽA
1.11. MESTO ID TABLIC STROJA IN MOTORJA
1.11.1. IDENTIFIKACIJSKA ŠTEVILKA IZDELKA (PIN)/SERIJSKA ŠT. PLOŠČA
1.11.2. PREDPIS AB/EPA, TABLICA S SERIJSKO ŠTEVILKO MOTORJA
1.12. TABELA ZA VNOS SERIJSKE ŠT. IN PODATKI O DISTRIBUTERJU
2. VARNOST PRI DELU
2.1. MESTA IN RAZLAGE VARNOSTNIH OZNAK
2.2. PREVIDNOSTNI UKREPI MED DELOVANJEM IN VZDRŽEVANJEM
2.2.1. PREVIDNOSTNI UKREPI PRED DELOM
2.2.2. PRIPRAVE ZA VARNO DELOVANJE
2.2.3. PROTIPOŽARNA PREVENTIVA
2.2.4. PREVIDNOSTNI UKREPI PRI VSTOPANJU NA STROJ ALI Z NJEGA
2.2.5. PREVIDNOSTNI UKREPI V ZVEZI Z ZAŠČITNIMI KONSTRUKCIJAMI
2.2.6. NEPOOBLAŠČENE SPREMEMBE
2.2.7. PREVIDNOSTNI UKREPI V ZVEZI S PRIKLJUČKI IN MOŽNOSTMI
2.2.8. PREVIDNOSTNI UKREPI PRI DELU MOTORJA V PROSTORU
2.3. PREVIDNOSTNI UKREPI MED DELOVANJEM
2.3.1. PREVIDNOSTNI UKREPI NA DELOVNEM MESTU
2.3.2. ZAGON MOTORJA
2.3.3. MED DELOVANJEM
2.3.4. PREVOZ STROJA
2.3.5. VLEČENJE STROJA
2.4. PREVIDNOSTNI UKREPI ZA VZDRŽEVANJE
2.4.1. PREVIDNOSTNI UKREPI PRED ZAČETKOM PREGLEDA IN VZDRŽEVANJA
2.4.2. PREVIDNOSTNI UKREPI ZA PREGLED IN VZDRŽEVANJE
2.4.3. PNEVMATIKE
3. OPIS
3.1. SPOZNAVANJE VAŠEGA STROJA
3.1.1. SPLOŠNI POGLED STROJA
3.1.2. VZVRATNI POGLED
3.1.3. POGLED Z DESNE STRANI
3.1.4. POGLED Z LEVE STRANI
3.1.5. SPLOŠNI POGLED KOMAND IN MERILNIKOV
3.2. RAZLAGA KOMAND IN MERILNIKOV
3.2.1. MONITORSKA PLOŠČA
3.2.2. OPERA PLOŠČA
3.3. DESNA KONZOLA
3.3.1. TRI KRMILNE ROČICE
3.3.2. ENOJNA KRMILNA PALICA (izbirno)

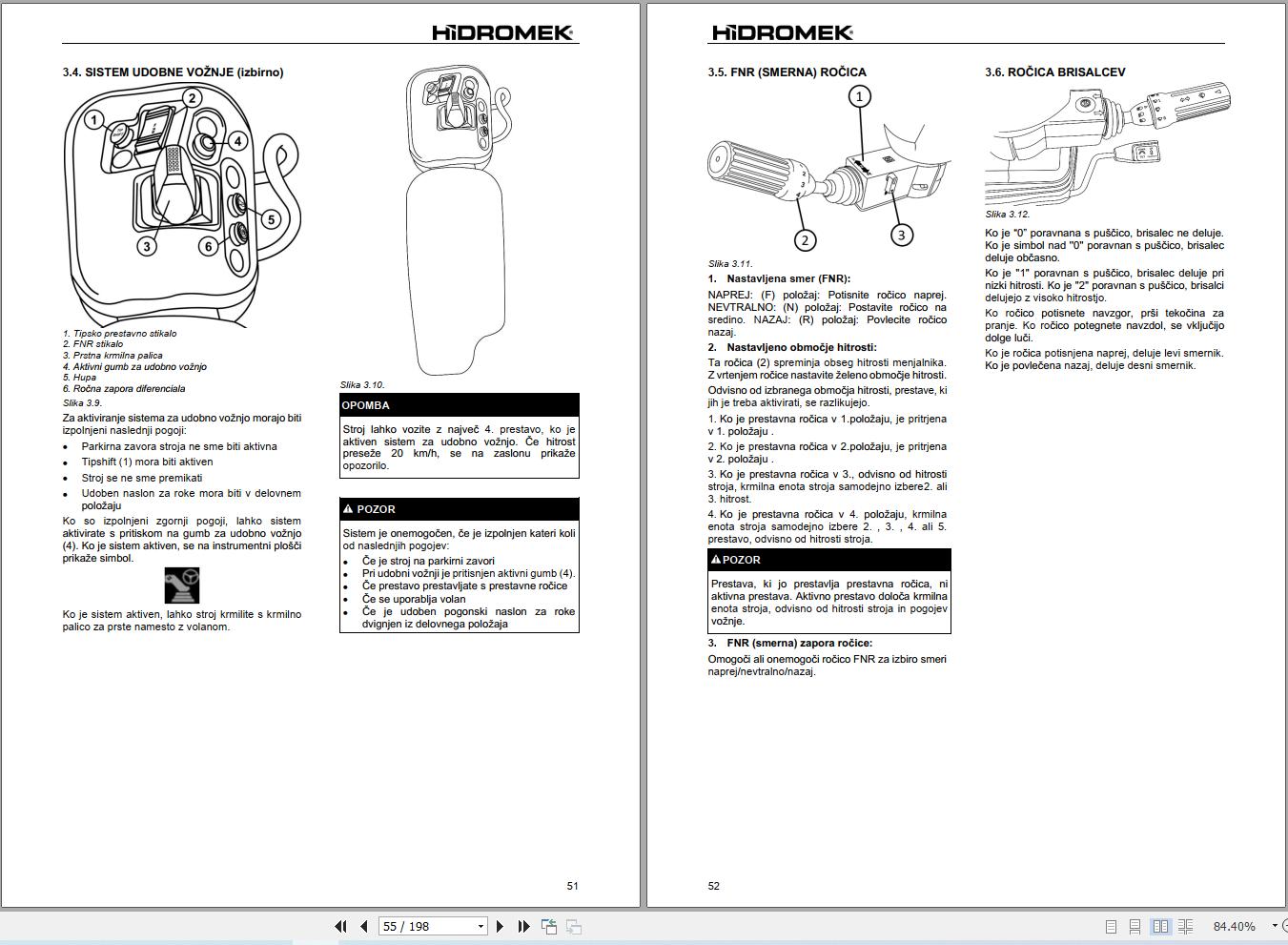

3.4. SISTEM UDOBNE VOŽNJE (izbirno)
3.5. FNR (SMERNA) ROČICA
3.6. ROČICA BRISALCEV
3.7. STRANSKA PLOŠČA
3.7.1. MENIJI
3.8. STIKALA/GUMBI (STRANSKA KONZOLA)
3.9. ROČICA ZA NASTAVITEV VOLANA
3.10. ZAVORNE PEDALE
3.11. PEDAL ZA PLIN
3.12. KLJUČ ZA ZAGON
3.13. NASLON ZA ROKE
3.14. ZAKLEPLJENE POKROVA
3.15. KLJUČAVNICA OKVIRJA
3.16. VLEČNI ZATIČ
3.17. ZADNJi ALARM
3.18. STIKALO ZA ODKLOP AKUMULATORJA
3.19. IZHOD V SILI
3.20. DELOVANJE FUNKCIJE NAGIBA UPRAVLJAVČEVE KABINE
3.21. GUMB ZA NAGIB POKROVA MOTORJA
3.22. VAROVALKE
3.23. ŠKATLA ZA ORODJE
3.24. GASILNI APARAT (ČE JE NA VOLJO)
3.25. NAPAJALNA VTIČNICA
3.26. AUX VHOD
3.27. USB VHOD
4. DELOVANJE
4.1. PREVERJANJA PRED ZAGONOM MOTORJA, PRILAGODITVE
4.1.1. OBHODNI PREGLED IN VIZUALNI PREGLED
4.1.2. PREVERITE PRED ZAČETKOM
4.1.3. NASTAVITEV SEDEŽA
4.1.4. NASTAVLJANJE VARNOSTNEGA PASU
4.1.5. NASTAVITEV OGLEDAL
4.1.6. OPERACIJE IN PREVERJANJA PRED ZAGONOM MOTORJA
4.2. ZAGON MOTORJA
4.2.1. OPERACIJE IN PREVERJANJA PO ZAGONU MOTORJA
4.3. UVAJANJE STROJA
4.4. NORMALNO DELOVANJE
4.4.1. PREMIKANJE STROJA (SMER, HITROST), USTAVLJANJE STROJA
4.4.2. PRIPRAVE NA PRESELITEV STROJA
4.4.3. MENJAVANJE PRESTAV
4.4.4. SPREMEMBA SMERI
4.4.5. USTAVITEV STROJA
4.4.6. FUNKCIJA IZKLOP SAMODEJNEGA MENJALNIKA
4.4.7. KRMILJENJE
4.4.8. KRMILNI SISTEM V SILI
4.4.9. OBRATOVANJE DELOVNE OPREME
4.4.10. DESNA KONZOLA S TREMI UPRAVLJALNIMI ROČICAMI
4.4.11. ENOJNA KRMILNA PALICA DESNA KONZOLA (NEOBVEZNO)
4.5. USTAVITEV MOTORJA
4.5.1. KONTROLE PO ZAUSTAVITVI MOTORJA
4.6. SISTEM NAKNADNE OBDELAVE IZPUŠNIH PLINOV
4.6.1. REGENERACIJA
4.6.2. FILTER ZA DIZELSKE DELCE (DPF) OPOZORILA
4.6.3. DEF/AdBlue® OPOZORILA
4.6.4. OPOZORILA NAPAKE SISTEMA SCR
4.7. OPERACIJE, KI JIH JE LAHKO OPRAVITI Z NAKLADALNIKOM NA KOLESIH
4.7.1. KOPANJE
4.7.2. NAKLADANJE NABRANE ZEMLJE ALI RAZSUTE KAMNINE
4.7.3. KOPANJE IN NAKLADANJE NA RAVNEM TERENU
4.7.4. IZRAVNAVANJE
4.7.5. OPERACIJA POTISKANJA
4.7.6. NAKLADANJE IN PREVOZ
4.7.7. NAKLADANJE
4.7.8. OBREMENITEV NA KRIŽNI POGON
4.7.9. PREVIDNOSTNI UKREPI PRI NABIRANJU MATERIALOV
4.7.10. PREVIDNOSTNI UKREPI PRI ROKAVANJU Z RAZSUTIMI KAMNINAMI
4.7.11. NAKLADANJE
4.7.12. POSTOPEK DELOVANJA ZA PREPREČITEV ŠKODE NA STROJU
4.8. PREVIDNOSTNI UKREPI ZA DELOVANJE
4.8.1. DOPUSTNA GLOBINA VODE ZA DELOVANJE
4.8.2. KO ZAVORA NA KOLESU NE DELUJE
4.8.3. PREVIDNOSTNI UKREPI PRI VOŽNJI PO KLANCIH NAVZGOR ALI NAVZDOL
4.8.4. PREVIDNOSTNI UKREPI PRI VOŽNJI STROJA
4.8.5. ODSTRANITEV IN NAMESTITEV VEDRA
4.8.6. PARKIRANJE STROJA
4.8.7. PREVERJANJA PO ZAKLJUČKU DELOVANJA
4.8.8. ZAKLEPANJE
4.8.9. VZDRŽEVANJE PNEVMATIK
4.9. PREVOZI
4.9.1. POSTOPEK PREVOZA
4.9.2. NAKLADANJE IN RAZKLADANJE DELOV
4.9.3. NAVODILA ZA DVIGOVANJE
4.9.4. STROJNI NAČIN DVIGANJA
4.10. DELOVANJE V HLADNEM VREMENU
4.10.1. PREVIDNOSTNI UKREPI ZA NIZKE TEMPERATURE
4.10.2. PREVIDNOSTNI UKREPI PO ZAKLJUČKU DELA
4.10.3. PO HLADNEM VREMENU
4.11. DOLGOROČNO SKLADIŠČENJE
4.11.1. PRED SKLADIŠČENJEM
4.11.2. MED SKLADIŠČENJEM
4.11.3. PO SKLADIŠČENJU
4.12. NAVODILA O IZVZETJU IZ UPORABE IN UPORABI
4.13. ODPRAVLJANJE TEŽAV
4.13.1. KO STROJU ZMANJKA GORIVA
4.13.2. NAČIN VLEKE STROJA
4.13.3. ZAGON MOTORJA Z OJAČEVALNIMI KABLI
4.13.4. NAČIN SPUŠČANJA DELOVNE OPREME, ČE JE MOTOR USTAVLJEN
4.13.5. ODPRAVLJANJE TEŽAV
5. VZDRŽEVANJE
5.1. PRAVILA VZDRŽEVANJA
5.1.1. ODČITEK SERVISNEGA ŠTEVCA
5.1.2. ORIGINALNI NADOMESTNI DELI HIDROMEK
5.1.3. PRAVO OLJE HIDROMEK
5.1.4. VEDNO UPORABLJAJTE ČISTO TEKOČINO ZA PRANJE
5.1.5. VEDNO UPORABLJAJTE ČISTO OLJE IN MAST
5.1.6. PREVERJANJE TUJKOV V IZPUŠČENEM OLJU IN NA FILTRIH
5.1.7. PREVIDNOSTNI UKREPI PRI DOLIVANJU OLJA ALI GORIVA
5.1.8. NAVODILA ZA VARJENJE
5.1.9. NE PUSTITE NIČESAR V STROJU
5.1.10. PRAŠNO OKOLJE
5.1.11. IZOGIBAJTE SE MEŠANJU RAZLIČNIH VRST ALI RAZREDOV OLJA
5.1.12. ZAKLEPANJE INSPEKCIJSKIH POKROVOV
5.1.13. ODZRAČEVANJE ZRAKA IZ HIDRAVLIČNEGA OBTOKA
5.1.14. PREVIDNOSTNI UKREPI PRI NAMESTITVI HIDRAVLIČNIH CEVI
5.1.15. PREGLEDI PO PREGLEDU IN VZDRŽEVANJU
5.1.16. IZBIRA GORIVA IN OLJA GLEDE NA TEMPERATURO OKOLJA
5.1.17. VARNO ZAPRITE PLOŠČO MOTORJA
5.2. OLJE, GORIVO, HLADILNA TEKOČINA
5.2.1. OLJE
5.2.2. GORIVO
5.2.3. HLADILNO SREDSTVO
5.2.4. MAST
5.2.5. IZPUŠNA TEKOČINA ZA DIZEL (ADBLUE®)
5.2.6. ANALIZA OLJA
5.2.7. VZORČENJE OLJA
5.2.8. SKLADIŠČENJE OLJA IN GORIVA
5.2.9. FILTRI
5.2.10. ELEKTRIČNE KOMPONENTE
5.3. STANDARDNI PRITEZNI MOMENTI ZA VIJAKE IN MATEICE
5.3.1. SEZNAM NAVOROV
5.4. TABELA PERIODIČNIH PREGLEDOV IN VZDRŽEVANJA
5.5. PERIODIČNI PREGLED IN POSTOPKI VZDRŽEVANJA
5.5.1. PREVERJANJA PRED ZAGONOM
5.6. VSAKIH 10 UR (DNEVNO) VZDRŽEVANJE
5.6.1. NASTAVEK ZA MAZANJE
5.6.2. PREVERJANJE NIVOJA MOTORNEGA OLJA
5.6.3. PREVERJANJE NIVOJA OLJA V MENJALNIKU, DODAJANJE OLJA, ČE JE POTREBNO
5.6.4. PREVERJANJE NIVOJA HLADILNE VODE
5.6.5. KONTROLA TLAKA V PNEVMATIKAH, POLNJENJE PNEVMATIK
5.6.6. PREVERJANJE NIVOJA GORIVA
5.6.7. PREVERJANJE NIVOJA DIZELSKE IZPUŠNE TEKOČINE (DEF) (ADBLUE®) IN DODAJANJE, ČE JE POTREBNO
5.6.8. PREVERJANJE PUŠČANJA TEKOČINE NA MOTORJU
5.6.9. PREVERJANJE NIVOJA OLJA V HIDRAVLIČNEM REZERVOARU, DODAJANJE OLJA, ČE JE POTREBNO
5.7. VSAKIH 50 UR VZDRŽEVANJA
5.7.1. IZPUŠČANJE VODE IN USEDLINE IZ REZERVOARA ZA GORIVO
5.8. ZAČETNIH 250 UR VZDRŽEVANJA
5.9. VSAKIH 250 UR VZDRŽEVANJA
5.9.1. PREVERJANJE NIVOJA ELEKTROLITA V AKUMULATORJU
5.9.2. KONTROLA ROČNE ZAVORE
5.9.3. KONTROLA NAPETOSTI JERMENA ALTERNATORJA IN KOMPRESORJA A/C
5.9.4. PREVERJANJE ZRAHBANIH VIJAKOV PEST KOLES IN ZATEZANJE, ČE JE POTREBNO
5.9.5. KONTROLA OSNEGA OLJA IN DODAJANJE, ČE JE POTREBNO
5.9.6. ČIŠČENJE ODZRAČEVALNIKOV
5.9.7. KONTROLA DELOVANJA ZAVORNEGA AKUMULATORJA
5.9.8. MAZALNI PRITRDILCI
5.9.9. ČIŠČENJE IN ZAMENJAVA ODZRAČEVALNEGA ELEMENTA POSODE ZA GORIVO, ČE JE POTREBNO
5.9.10. MAZANJE GREDI (DOVOD GREDI, SREDINSKA NOSILCA IN PREČKA)
5.10. VZDRŽEVANJE NA VSAKIH 500 UR
5.10.1. MENJAVA MOTORNEGA OLJA, MENJAVA VLOŽKA FILTRA ZA MOTORNO OLJE
5.10.2. MENJAVA ELEMENTOV PREDFILTRA GORIVA
5.10.3. MENJAVA ELEMENTA GLAVNEGA FILTRA GORIVA
5.10.4. MENJAVA FILTRIRNIH ELEMENTOV KLIME
5.10.5. ČIŠČENJE KONDENZATORJA KLIME
5.10.6. ČIŠČENJE/MENJAVA FILTRIRNIH ELEMENTOV SISTEMA SAMODEJNEGA MAZANJA
5.11. VZDRŽEVANJE NA VSAKIH 1000 UR
5.11.1. ZAMENJAVA ELEMENTA ČISTILCA ZRAKA
5.11.2. MENJAVA OLJA V OHIŠJU MENJALNIKA, ČIŠČENJE CEDILA
5.11.3. MENJAVA OLJNIH FILTROV MENJALNIKA
5.11.4. ČIŠČENJE ODZRAČEVALNEGA ELEMENTA MENJALNIKA
5.11.5. PREVERJANJE SPONK CEVI ZA DOVOD ZRAKA MOTORJA, ALI SO ZRAHLJANE
5.11.6. MENJAVA POVRATNEGA FILTRIRNEGA ELEMENTA HIDRAVLIČNE POSODE
5.11.7. MENJAVA PILOTNEGA FILTRIRNEGA ELEMENTA HIDRAVLIČNEGA OLJA
5.11.8. MENJAVA ODTOČNGA FILTRIRNEGA ELEMENTA HIDRAVLIČNE POSODE (PUŠČANJE)
5.11.9. MENJAVA ODZRAČEVALNEGA ELEMENTA HIDRAVLIČNE POSODE
5.11.10. MENJAVA OSNEGA OLJA
5.12. VZDRŽEVANJE NA VSAKIH 2000 UR
5.12.1. MENJAVA OLJA V HIDRAVLIČNEM REZERVOARU
5.12.2. KONTROLA DELOVANJA HIDRAVLIČNEGA AKUMULATORJA
5.12.3. KONTROLA ALTERNATORJA
5.12.4. KONTROLA IN PO POTREBNOSTI NASTAVITEV ZRAČNOSTI VENTILOV MOTORJA
5.12.5. PREVERJANJE IZRABLJENOSTI VISOKOTLAČNE CEVNE SPONKE MOTORJA IN PREVERJANJE TRDOTE GUME
5.12.6. PREVERJANJE PUŠČANJA OLJA IN CEVI ZA POŠKODBE IN OBRABO
5.12.7. KONTROLA OBRABE ZAVORNEGA DISKA
5.13. VZDRŽEVANJEVSAKI 2 LETI
5.13.1. MENJAVA HLADILNE TEKOČINE IN ČIŠČENJE NOTRANJIH DELOV HLADILNEGA SISTEMA
5.13.2. MENJAVA FILTRA ADBLUE®/DEF
5.14. VZDRŽEVANJE NA VSAKIH 4000 UR
5.14.1. KONTROLA VODNE ČRPALKE
5.14.2. PREVERJANJE ZAGONSKEGA MOTORJA
5.14.3. PREVERJANJE KOMPRESORJA KLIMATSKE NAPRAVE, PRILAGODITEV, ČE JE POTREBNO
5.15. VZDRŽEVANJE NA VSAKIH 8000 UR
5.15.1. MENJAVA VISOKOTLAČNIH SPONK MOTORJA
5.15.2. RENOVACIJA ZAGANJALNIKA IN ALTERNATORJA
5.16. PO POTREBI
5.16.1. IZBIRA/KONTROLA PNEVMATIK
5.16.2. PREVERJANJE NIVOJA TEKOČINE ZA PRANJE OKEN, DODAJANJE, ČE JE POTREBNO
5.16.3. ZAMENJAVA ZOB ŽLICE
5.16.4. PREVERJANJE FUNKCIJE CDC AKUMULATORJA
5.16.5. KONTROLA KLIMATSKE NAPRAVE
5.16.6. ČIŠČENJE REBER RADIATORJA
5.16.7. ZAMENJAVA VAROVALK
5.16.8. ODZRAČEVANJE ZRAKA IZ SISTEMA GORIVA
6. DODATNA OPREMA
6.1. HITRA SPOJKA
6.1.1. DELI HITRE SPOJKE
6.1.2. PERIODIČNI PREGLED
6.1.3. NAVODILA ZA MONTAŽO
6.1.4. TEHNIČNE SPECIFIKACIJE HITRE SPOJKE
6.1.5. VARNE DELOVNE OBREMENITVE
7. TEHNIČNE SPECIFIKACIJE
7.1. SPLOŠNE IN DELOVNE DIMENZIJE
7.2. VARNE DELOVNE OBREMENITVE
7.3. TEHNIČNI PODATKI
7.4. HRUP IN VIBRACIJE
8. KONTAKTNI PODATKI
8.1. POPRODAJNE STORITVE
